①レール
【レールの化学成分】
| 種類 | Ｃ％ | Ｓｉ％ | Ｍｎ％ | Ｐ％ | ｓ％ |
| ６ｋｇ～１５ｋｇ | ０，４０～０，６０ | ０，４０以下 | ０，５０～０，９０ | ０，０４５以下 | ０，０５０以下 |
| ２２ｋｇ | ０，５０～０，７０ | ０，４０以下 | ０，５０～０，９０ | ０，０４５以下 | ０，０５０以下 |
| ３０ｋｇ・３７ｋｇ | ０，５５～０，７０ | ０，０７～０，３５ | ０，６０～０，９５ | ０，０４５以下 | ０，０５０以下 |
| ５０ＫＮ／５０ＫＰＳ | ０，６０～０，７５ | ０，０７～０，３５ | ０，６０～０，９５ | ０，０４５以下 | ０，０５０以下 |
【レールの形状寸法及び重量】
| 種類 | 寸法(ｍｍ) | 断面積 (ｃ㎡) |
重量 (ｋｇ/m) |
||||||
| Ａ | Ｂ | Ｃ | Ｄ | Ｅ | Ｆ | Ｇ | |||
| ６ｋｇ | 50,80 | 50,80 | 25,40 | 14,29 | 27,78 | 8,73 | 4,76 | 7,61 | 5,98 |
| ９ｋｇ | 63,50 | 63,50 | 32,10 | 17,48 | 35,72 | 10,30 | 5,90 | 11,39 | 8,94 |
| １０ｋｇ | 66,67 | 66,67 | 34,13 | 18,26 | 37,30 | 11,11 | 6,35 | 12,84 | 10,10 |
| １２ｋｇ | 69,85 | 69,85 | 38,10 | 19,85 | 37,70 | 12,30 | 7,54 | 15,50 | 12,20 |
| １５ｋｇ | 79,37 | 79,37 | 42,86 | 22,22 | 43,65 | 13,50 | 8,33 | 19,33 | 15,20 |
| ２２ｋｇ | 93,66 | 93,66 | 50,80 | 26,99 | 50,00 | 16,67 | 10,72 | 28,39 | 22,30 |
| ３０ｋｇ | 107,95 | 107,95 | 60,33 | 30,95 | 57,55 | 19,45 | 12,30 | 38,32 | 30,10 |
| ３７ｋｇ | 122,24 | 122,24 | 62,71 | 36,12 | 64,69 | 21,43 | 13,49 | 47,30 | 37,20 |
| 40ｋｇＮ | 140,00 | 122,00 | 64,00 | 41,00 | 73,50 | 25,50 | 14,00 | 52,00 | 40,90 |
| ５０ｋｇＰＳ | 144,46 | 127,00 | 67,87 | 46,04 | 70,64 | 27,78 | 14,29 | 64,30 | 50,40 |
| ５０ｋｇＮ | 153,00 | 127,00 | 65,00 | 49,00 | 74,00 | 30,00 | 15,00 | 64,20 | 50,40 |
| ５０ｋｇＴ | 160,00 | 136,00 | 65,00 | 46,00 | 87,50 | 26,50 | 16,00 | 67,90 | 53,30 |
| ６０ｋｇ | 174,00 | 145,00 | 65,00 | 49,00 | 94,90 | 30,10 | 16,50 | 77,50 | 60,80 |
| ７３ｋｇＣＲ | 135,00 | 140,00 | 100,00 | 43,00 | 65,50 | 26,50 | 32,00 | 93,39 | 73,30 |
| ７４ｋｇＣＲ | 95,00 | 200,00 | 100,00 | 52,50 | 13,00 | 29,50 | 60,00 | 94,30 | 74,10 |
| １００ｋｇＣＲ | 150,00 | 155,00 | 120,00 | 53,00 | 65,50 | 31,50 | 39,00 | 127,69 | 100,20 |
| １０１ｋｇＣＲ | 105,00 | 220,00 | 120,00 | 55,50 | 19,50 | 30,00 | 72,00 | 128,80 | 101,10 |
＊定尺以外でも、ご希望の長さに切断加工致します。
鉄道マニアの方もお気軽に問い合わせください。
【エレベータレール】

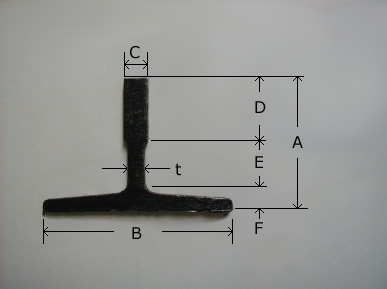

【エレベータレールの形状寸法及び重量】
| 種類 | 標準長さ (ｍｍ) |
寸法(ｍｍ) | 断面積 Ａ(ｃｍ) |
重量 Ｗ(kg/ｍ) |
||||||
| Ａ | Ｂ | Ｃ | Ｄ | Ｅ | Ｆ | ｔ | ||||
| ８ｋｇレール | 5010 | 58,0 | 78,0 | 13,0 | 28,0 | 21,5 | 8,5 | 7,0 | 10,9 | 8,55 |
| １３ｋｇレール | 5010 | 63,5 | 89,0 | 19,0 | 33,0 | 19,0 | 11,5 | 9,5 | 16,7 | 13,1 |
| １８ｋｇレール | 5010 | 90,5 | 114,0 | 19,0 | 39,5 | 40,0 | 11,0 | 9,5 | 22,3 | 17,5 |
| ２４ｋｇレール | 5010 | 90,5 | 127,0 | 19,0 | 51,5 | 23,0 | 16,0 | 9,5 | 30,2 | 23,7 |
| ３０ｋｇレール | 5010 | 110,0 | 140,0 | 22,5 | 52,5 | 41,5 | 16,0 | 10,5 | 37,8 | 29,7 |
